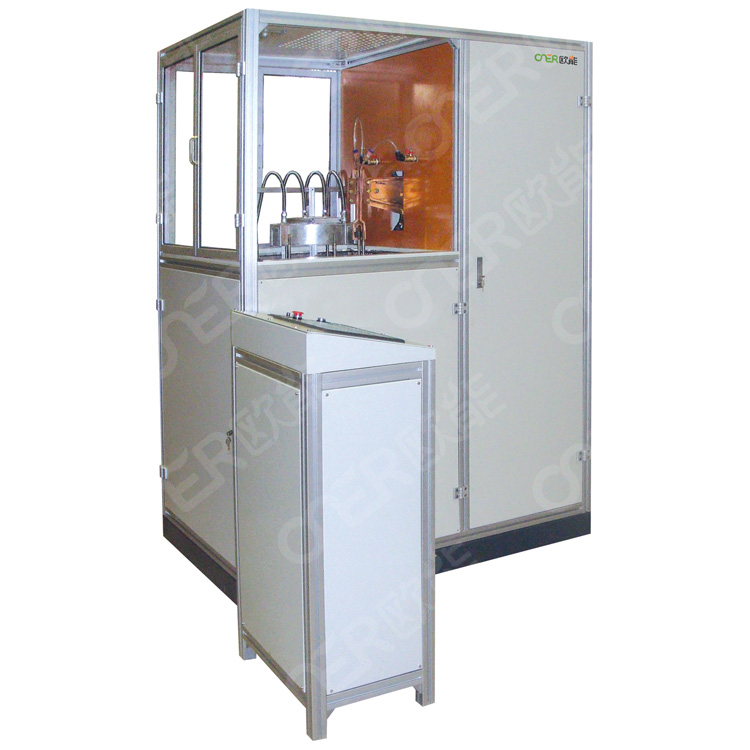

转盘式旋转淬火机床多工位淬火机床

产品所属分类:高频淬火设备
盘式淬火机床主要技术参数工件回转直径 150mm,感应圈上下行程 100mm

订购热线:13961733860

转盘式旋转淬火机床,多工位淬火机床主要技术参数
工件回转直径 150mm,
感应圈上下行程 100mm
工件旋转速度 25~150r/min,
上升(下降)速度 8m/min;
分度盘直径600mm
分度盘转速 20n/min

转盘式旋转淬火机床,多工位淬火机床组成及结构特点
盘式淬火机床由分度机构、工件旋转机构、感应器升降机构、感应器二维调整机构、淬火液自动喷淋系统、集液积液系统及电气自动化控制系统等部份组成。

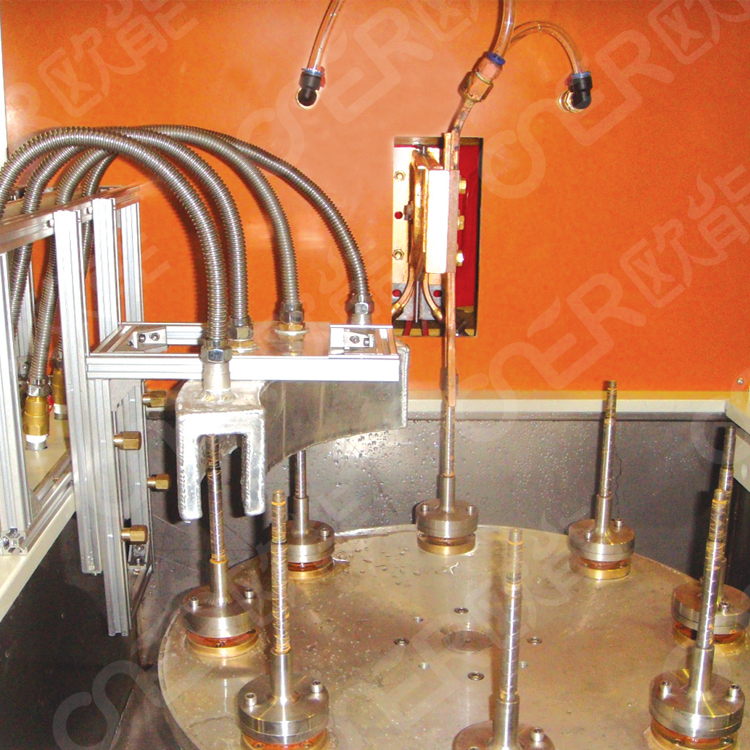

◎盘式淬火机床分度机构由分度盘、减速机、伺服电机等部件组成。分度盘采用铝合金材料制作,防磁防锈,使用寿命长。可通过伺服电机实现工件的**分度及定位。

◎盘式淬火机床工件旋转机构主要实现工件在加热时旋转动作,提高热过程中加热圆周方向温度一致性。主要由减速电机及变频调速器部件组成。

◎盘式淬火机床感应器升降机构主要用于感应器进入工件加热位置。由直线导轨、滚珠丝杆及伺服电机等部件组成。定位**可靠。

◎感应器二维调整机构主要用于调节工件与感应器在水平面内的位置关系。确保工件处于感应器中心。调整时采用手动方式。本机构有导轨、调节丝杆、手轮及滑板等部件组成。

◎盘式淬火机床淬火液自动喷淋系统:此部份由电磁阀、过滤器、手控阀门及管路组成。电磁阀实现淬火时自动控制喷液的开启和停止。过滤器过滤淬火液中的杂质防止堵塞喷液圈喷液孔。手控阀用于调节喷液大小。进液口为1 1/4外丝。

◎集液积液箱:集液箱置于分度下方对喷淋产生的液体进行收集后汇入下方积液箱。积液箱内装有液位控制器,当集液至设定高度时控制冷却系统自动抽水及无液时停止抽液。出液口为1 1/2外丝。集液积液箱均采用304不锈钢制作。
