淬火感应器感应加热线圈的设计

日期:2018-05-26 06:20:23 点击数:673
淬火感应器又称感应加热线圈,是感应加热的主要元件之一,它关系到零件淬火质量和热处理的生产效率,故要求淬火感应器加热效率高;结构简单,制造方便,坚实耐用,省材料,淬火零件质量好。

设计淬火感应器考虑下列几个因素:
1.淬火零件的材料,尺寸,形状结构特点和高频处理技术条件。
2.高频加热机的频率、功率等参数指标。
3.零件淬火方法和淬火装置状况。
4.淬火过程的自动化程度和要求的生产效率。

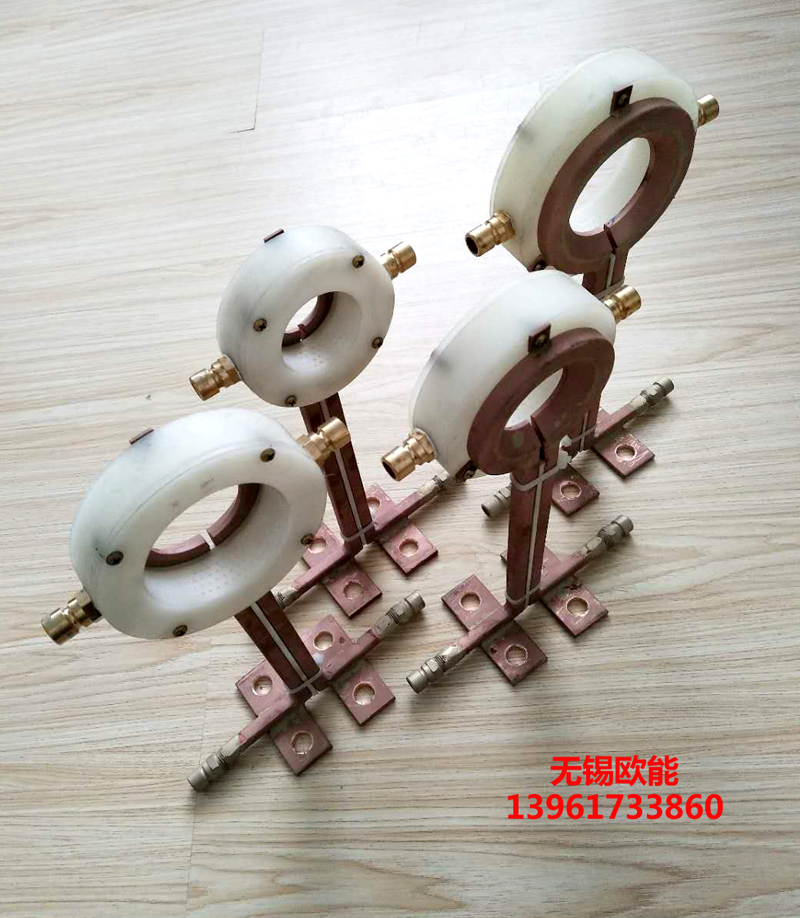

高频同时淬火感应器,即在感应器外圈焊一个喷水器,零件加热停止,立即喷液冷却。高频淬火感应器用紫铜管制造,中频感应器一般用紫铜板,感应器上电流频率和功率各不同。中频淬火时,感应器大多直接接在淬火变压器上。
感应器的主要尺寸是指有效直径、高度及感应器的长度等,一般情况零件较大,要求淬火层较深的,感应器直径稍大,高度稍高。

对喷水器的要求:
1.喷水均匀,有一定压力、喷水量大;
2.喷水柱的中心线通过圆心,当喷水孔的中心线与水平面有一夹角时,要求喷水柱的中心线在一个圆锥面上。
3.进水口分布均匀,喷水孔呈棋盘式分布。

如果你有淬火工艺方面的难题或需要定制淬火感应器请咨询专业的淬火感应器定制商——无锡欧能,联系方式0510-8539101 13961733860施工,我们将竭诚为您服务!
了解更多淬火感应器可点击查看我们的案例http://www.onergp.com/chgyq/

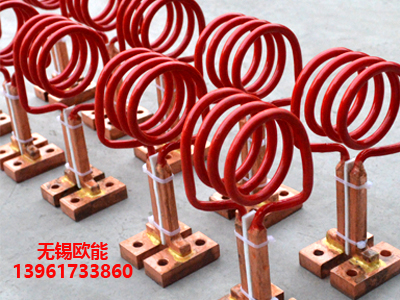

淬火感应器感应加热线圈
淬火感应器感应加热线圈
淬火感应器感应加热线圈
